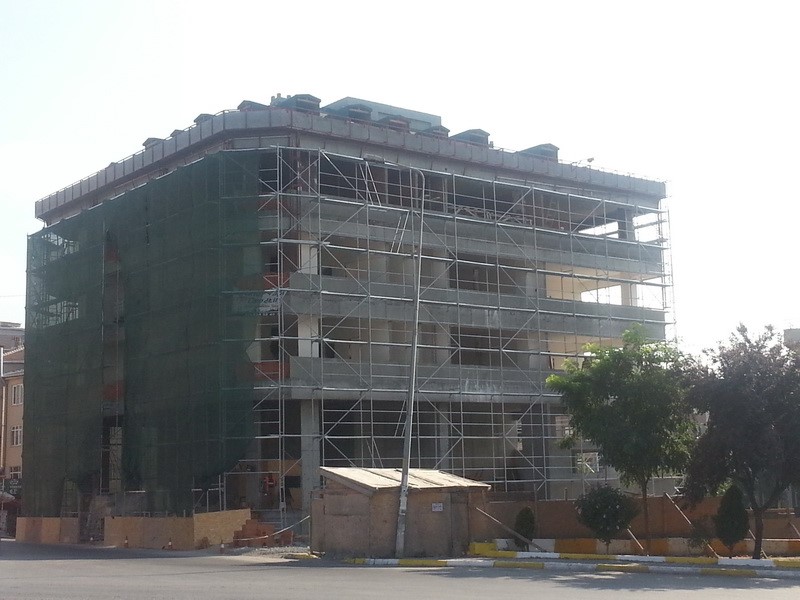

Güvenlikli H Tipi Cephe İskelesi

H İskele | TS EN 12810 - 4D - SW 06/250 - H1 - A/B - LA

H tipi güvenlikli iskele, cephe sistemlerinde kullanılan yatay elemanların 150 cm, 200 cm ve 250 cm ölçülerinde üretimi yapılarak farklı uzunluklardaki cephe boyutlarına rahatlıkla uyum sağlamaktadır.

H İskele Bağlantı Elemanları

H tipi güvenlikli iskele sistemi ayar mili, başlangıç ayağı, dikey çerçeve, yatay bağlantı, yan korkuluk, çapraz, platform, topukluk ve merdivenli platformdan oluşmaktadır. H tipi güvenlikli iskele sisteminde krikolar Ø38x4mm, çerçeveler Ø48,3x3mm, yataylar Ø34x2mm, çaprazlar ise Ø42,4x2,5mm kesitlerinde S35JR özelliğinde çelik sanayi borularından imal edilmektedir.

H İskele Kalite Standartları

H Tipi İskele cephe sistemlerinin yatay kısımları 250 cm olarak üretilmektedir. H Tipi iskelenin parçaları, üst ayar aksı, başlangıç yatay, dikey çerçeve, U tipi güvenlik uçları, diyagonaller, platformlar, 15 cm güvenlik topukları ve merdiven platformlarından oluşmaktadır. İskele sistemlerinin tüm bileşenleri TS EN 12810-1, 12810-2, TS EN 12811-1, TS EN 12811-2, TS EN 12811-3 standartlarına uygun olup düşürme ve taşıma testlerinden başarı ile geçmiştir.

İskele ve Kalıp Sistemleri İmalatında 40 Yıl

Hemen Teklif Alın

Ürün Tablosu



Güvenlikli H Tipi İskele Sistemine Ait Kurulum ve Bağlantı Parçalarına Ait Teknik Özellikler.

Alt Ayar Mili

Alt ayar mili, çerçeveleri aynı yükseklikte sabitlemek için kullanılmaktadır. Taban sacı 5 mm olup 150mmX150mm kare şeklindedir Ø38*4 mm borulardan imal edilirler. 500mm uzunluğunda olanları 350mm, 750mm uzunluğunda olanları ise 560mm’ye kadar ayarlanabilir. Taban Plakaları EN 74-3 uyumludur.

Ürün Kodu YOAA050 YOAA075
Ürün Adı 0,50 M ALT AYAR MİLİ 38/4 MM 0,75 M ALT AYAR MİLİ 38/4 MM
Uzunluk (mm) 500 750
Ağırlık (kg) 2,65 4,03
Ürün Kodu YOAA100 YOAA120
Ürün Adı 1,00 M ALT AYAR MİLİ 38/4 MM 1,20 M ALT AYAR MİLİ 38/4 MM
Uzunluk (mm) 1000 1200
Ağırlık (kg) 4,99 5,94

Dikey Çerçeveler

Çerçeveler H Tipi İskele sisteminin ana taşıyıcı elemanlarıdır. Ø48,3x3mm kesitteki çelik borulardan imal edilir. Çerçeve alt kısmına 20x40x2 mm, çerçeve üst kısmına 40x40x2 mm ölçülerindeki profillerle bağlantısı sağlanır. Çerçeveler 2000mm yüksekliğinde merkezden merkeze açıklığı 700mm’dir.

Ürün Kodu YHTD001 YHTD002
Ürün Adı 2,00 M H TAM ÇERÇEVE
(48/3 MM)		 1,00 M H YARIM ÇERÇEVE
(48/3 MM)
Uzunluk
(mm)		 2000 1000
Ağırlık
(kg)		 18,55 12,30

Başlangıç Yatayı

Başlangıç yatayları krikolar üzerine yerleştirilir. İki tarafında bulunan pimler sayesinde hem iç hem de dış tarafta iskele aralıklarını düzenleyerek kurulumu kolaylaştırır. Ø48,3x3 mm kalınlığındaki iki boru arasına 40x40x2 mm profil birleştirilerek imal edilir

Ürün Kodu YHBA008
Ürün Adı 0,75 M BAŞLANGIÇ YATAYI
Uzunluk (mm) 650
Ağırlık (kg) 2,30

Yatay Elemanlar

Yatay elemanlar iskele sisteminde iki çerçeveyi birbirine birleştirerek, birleştirme ve yatay korkuluk görevi görmektedir. Ø34x2mm kesitinde çelik borulardan imal edilmektedir.


Ürün Kodu YHYÇ250
Ürün Adı 2,55 M HORIZONTAL PARTS (34/2,00 MM)
Uzunluk (mm) 2550
Ağırlık (kg) 4,24

Çapraz Elemanlar

Çapraz parçalar, yatayların ağırlığını dengelediği ve sistemin daha kolay kurulmasını sağladığı için iskele sisteminin temel bileşenleridir.

Ürün Kodu YHÇ250
Ürün Adı 3,25 M YATAY ÇUBUK (42/2,5 MM)
Uzunluk (mm) 3250
Ağırlık (kg) 8,48

U Tipi Güvenlik Uçları

İskele sisteminin sonunda kullanılan U tipi güvenlik uçları


Ürün Kodu YHK001
Ürün Adı 0,75 M U TİPİ GÜVENLİ UÇLAR
Uzunluk (mm) 650
Ağırlık (kg) 3,80

H ve L Tipi Güvenlikli İskele Korkulukları

İskele üst kısmında yarım h tipi klasik iskele ve L tipi klasik iskele kullanılmakta olup saçak altında da kullanılmaktadır.


Ürün Kodu YHHK03 YHHK04
Ürün
Adı		 H KORKULUK (48/,00 MM) L KORKULUK (48/,00 MM)
Uzunluk
(mm)		 700x2000 700x2000
Ağırlık (kg) 15,58 11,82

Güvenlikli İskele Duvar Bağlantı Elemanları

Duvar bağlantı elemanları iskele sistemini sabitleme amacı ile kullanılır. Ø48,3x3,2mm kesitindeki boru ucuna kanca takılarak imal edilir. Duvar içine yerleştirilen dübel ile bağlantısı yapılır. Oynar başlı Kelepçeler EN74-1 uyumludur.

Ürün Kodu YOBK028 YOBK029
Ürün Adı 0,60 M DUVAR BAĞLANTI (48/3,20 MM) 1,20 M DUVAR BAĞLANTI (48/3,20 MM)
Uzunluk (mm) 600 1200
Ağırlık (kg) 4,05 6,17

Merdivenli Platform

Merdivenli platformlar, iskele üzerinde personelin kat değişikliği yapabilmesi ve malzeme çıkartmasında kullanılır. 40x60x2mm profilin üzerine özel basımlı saçlar konularak imalatı yapılır. Kapak açılım yönü değişiklik gösterebilir.

Ürün Kodu YOKM250
Ürün Adı 2,50 M MERDİVENLİ PLATFORM
Uzunluk (mm) 2500
Ağırlık (kg) 46,64

Yürüme Platformu

Platformlar iskele üzerinde yürüme yolu olarak kullanılır. 300mm genişliğinde 2mm et kalınlığında özel desenli olarak imal edilirler.


Ürün Kodu YOM250
Ürün Adı 2,50 M PLATFORM
Uzunluk (mm) 2500
Ağırlık (kg) 20,36

İskele Çalışma Konsolu

Çalışma konsolları bina saçak altlarına gelen kısımlarda ek çalışma alanı oluşturmak için kullanılırlar. Yan tarafında kullanılan TS EN 74-1 standartlarında olan kelepçeler ile iskeleye bağlantısı sağlanmaktadır. 40x40x2mm profilden imal edilmektedir

Ürün Kodu YHÇK004
Ürün Adı ÇALIŞMA KONSOLU (40x40x2,5 MM)
Uzunluk (mm) 655x750
Ağırlık (kg) 7,85

Topukluklar

Tekmelik veya topuk tahtası olarak adlandırılır. Platform üzerinden malzeme düşmesini önlemek amacı ile kullanılırlar. 2mm et kalınlığındaki saclardan imal edilirler.


Ürün Kodu YOT250
Ürün Adı 2,50 M I TOPUKLUK
Uzunluk (mm) 2500
Ağırlık (kg) 6,68
